产品详情
电气绝缘系统
本树脂已通过UL认证，档案号 E314793，拥有以下绝缘系统:
· 130 级绝缘系统: PDG1 PDG2 PDG4A PDG4B PDG100 PDG101 PDG106 PDG107 PDG12
· 155 级绝缘系统: PDG 3 PDG 102 PDG 108
· 180 级绝缘系统: PDG H PDG 109 PDG103 PDG 14
· 200 级绝缘系统: PDG 7
· 220 级绝缘系统: PDG 220 PDG 104 PDG 8

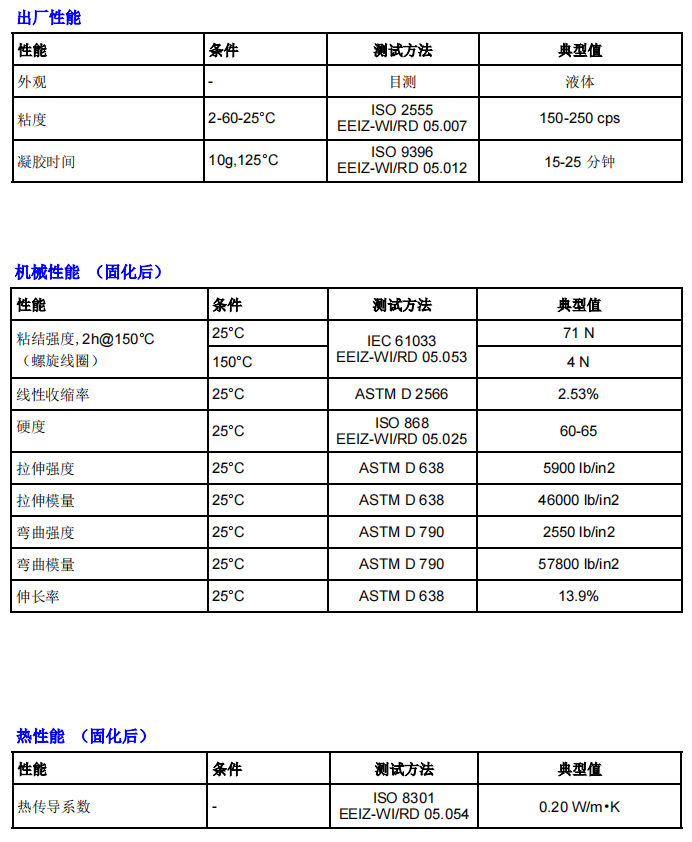

工艺
注：
烘烤过程中，线圈的温升会滞后于烘箱空气的温升，滞后程度的大小取决于线圈的大小和烘箱的效率，在设定最佳工艺时必须考虑这一点。以下工艺推荐在传统的浸渍烘烤工艺中使用：
· 预热部件至121° ~ 135° C之间保持一小时 (推荐但非必要)。
· 冷却部件至 50° C以下。
· 将部件沉入浸渍漆浸渍大约10 ~ 15分钟或等到线圈不再冒泡为止。
· 滴漆 30分钟。
· 当部件温度为150° ~ 175°C时继续烘烤2 ~ 3小时。
当使用真空压力浸渍工艺时，必须考虑操作过程中稀释单体的蒸发。
主要是考虑不同温度下苯乙烯或乙烯基甲苯的饱和蒸气压。
典型的真空压力浸渍工艺：
· 将部件放进压力釜中抽干真空至100-400Pa，保持0.5~1小时。
· 将漆导入压力釜中并抽真空在900-1400Pa保持30-60分钟。
· 使用氮气，二氧化碳或压缩空气对压力釜加压至0.5-0.6MPa。加压时间由部件的大小决定, 通常 30-60 分钟。
· 释放压力，将漆导回储漆罐，滴漆30分钟左右，确保烘烤过程中滴漆量最少。
· 当部件温度为150° ~ 175°C时继续烘烤2 ~ 3 小时。
储存 / 保质期
干燥环境，在25°C 下的密闭容器中保质期为 6个月。
0769-231239033
当前位置：
